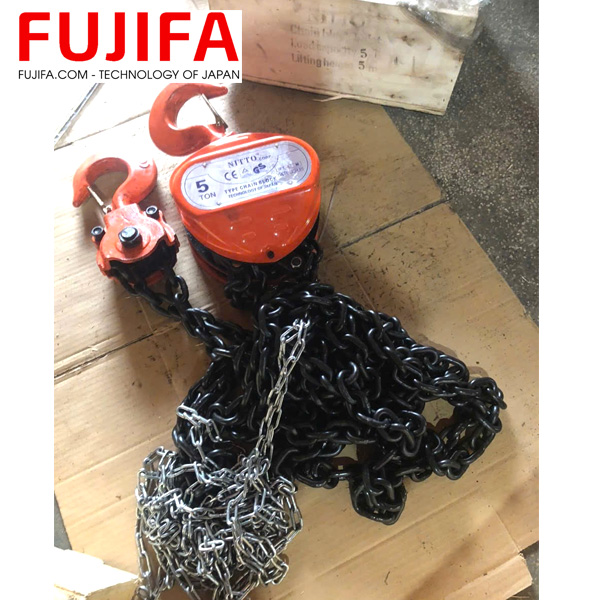

Pa Lăng Xích Kéo Tay NITTO 5 Tấn 3m NITTO-5T-3M Chính Hãng

Pa lăng xích kéo tay NITTO 5 tấn 3m là thiết bị nâng hạ thủ công, sử dụng xích kéo tay để truyền lực qua bộ bánh răng và nâng tải bằng xích tải. Sản phẩm có tải trọng làm việc danh định 5.000 kg và chiều cao nâng tiêu chuẩn 3 m, phù hợp cho nhà máy, xưởng cơ khí, kho hàng và công trình không có nguồn điện.

Dòng sản phẩm này thường được nhận diện bằng model 50VP5, trong khi NITTO-5T-3M là cách đặt mã bán hàng dựa trên tải trọng 5 tấn và chiều cao nâng 3 m.

Thiết bị có 2 đường xích tải, xích tải đường kính tham khảo 10 mm và lực kéo tay để nâng đủ tải khoảng 39 kgf. Pa lăng hoạt động hoàn toàn bằng sức người, không cần điện, thuận tiện cho bảo trì máy móc và nâng hạ tại những khu vực khó cấp nguồn.

Lưu ý xác minh thông tin sản phẩm

Thông tin của dòng pa lăng NITTO 50VP5 trên thị trường Việt Nam chưa hoàn toàn thống nhất giữa các tài liệu:

• Trọng lượng tịnh được công bố khoảng 37,3–40 kg.
• Trọng lượng cả bì khoảng 38,3–41,8 kg.
• Tải thử được ghi nhận khác nhau giữa các catalogue.
• Một số đơn vị ghi “xuất xứ Nhật Bản”, một số chỉ ghi “công nghệ Nhật Bản”.
• Chưa có đủ cơ sở để khẳng định toàn bộ thân máy được làm từ hợp kim nhôm.

Do đó, trước khi giao hàng cần đối chiếu:

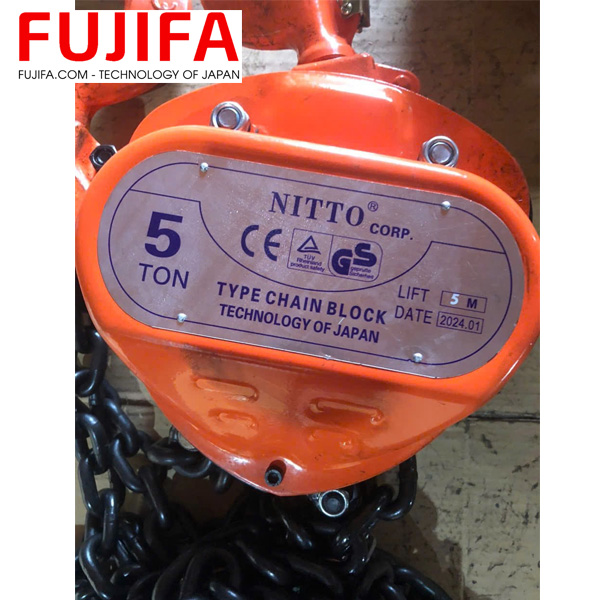

• Tem tải trọng trên thiết bị.
• Model thực tế.
• Số serial.
• Chứng nhận xuất xưởng.
• C/O, C/Q theo lô hàng.
• Biên bản kiểm định hoặc thử tải nếu dự án yêu cầu.
• Thông số trên catalogue đi kèm đúng sản phẩm.

Không nên sử dụng cụm “hợp kim nhôm/thép cường lực” nếu chưa có tài liệu vật liệu chính thức. Cách mô tả an toàn hơn là thân máy và các bộ phận chịu lực được chế tạo từ vật liệu kim loại phù hợp với thiết kế của nhà sản xuất.

Tóm tắt nhanh NITTO-5T-3M

• Tên sản phẩm: Pa lăng xích kéo tay
• Tên tiếng Anh: Manual Chain Block
• Thương hiệu: NITTO
• Model thường gặp: 50VP5
• Mã bán hàng: NITTO-5T-3M
• Tải trọng làm việc danh định: 5 tấn
• Chiều cao nâng tiêu chuẩn: 3 m
• Phương thức vận hành: Kéo xích bằng tay
• Nguồn điện: Không cần
• Số đường xích tải: 2
• Đường kính xích tải tham khảo: 10 mm
• Đường kính xích kéo tay tham khảo: 4,8 mm
• Lực kéo tay khi nâng đủ tải: Khoảng 39 kgf
• Khoảng cách nhỏ nhất giữa hai móc: Khoảng 600 mm
• Trọng lượng tịnh tham khảo: Khoảng 40 kg
• Trọng lượng cả bì tham khảo: Khoảng 41,5–41,8 kg
• Khả năng xoay của móc: 360° theo cấu hình công bố
• Chiều dài xích khác: Có thể đặt theo yêu cầu
• Bảo hành: Theo chính sách của đơn hàng
• Hồ sơ: Hỗ trợ C/O, C/Q, chứng nhận xuất xưởng và kiểm định theo yêu cầu

Một số catalogue lưu hành cho model 50VP5 ghi tải trọng 5 tấn, chiều cao nâng 3 m, lực kéo tay 39 kgf, khoảng cách móc tối thiểu 600 mm và trọng lượng tịnh khoảng 40 kg. sieuthietbi.com.vn

Pa lăng xích kéo tay NITTO 5 tấn dùng để làm gì?

NITTO-5T-3M được sử dụng để nâng hoặc hạ máy móc, khuôn mẫu, kết cấu thép và hàng hóa có khối lượng lớn theo phương thẳng đứng.

Sản phẩm phù hợp với:

• Nâng máy móc để lắp đặt hoặc bảo trì.
• Nâng khuôn đúc và khuôn dập.
• Tháo lắp động cơ, hộp số và thiết bị công nghiệp.
• Nâng kết cấu thép tại công trình.
• Bốc dỡ hàng hóa trong kho.
• Căn chỉnh thiết bị trong nhà máy.
• Bảo trì hệ thống cơ khí.
• Làm việc tại khu vực không có điện.
• Sử dụng ngoài trời khi điều kiện an toàn cho phép.
• Kết hợp với con chạy trên dầm để di chuyển tải theo phương ngang.

Đây là thiết bị nâng hàng, không phải thiết bị nâng người.

Đặc điểm nổi bật

Tải trọng làm việc danh định 5 tấn

Pa lăng được thiết kế cho tải trọng làm việc danh định 5.000 kg. Đây là tải trọng lớn, phù hợp với cơ khí nặng, khuôn mẫu, máy móc và kết cấu công nghiệp.

Khối lượng được nâng thực tế không được vượt quá mức tải thể hiện trên:

• Tem máy.
• Móc tải.
• Hồ sơ kỹ thuật.
• Chứng nhận kiểm định.
• Biên bản thử tải.
• Hệ thống dầm và điểm treo.

Ngoài khối lượng hàng hóa, cần tính cả móc, sling, ma ní, dầm nâng và phụ kiện treo nếu các bộ phận này nằm trong tải tác dụng lên hệ thống.

Hoạt động không cần điện

Pa lăng vận hành bằng cách kéo xích tay nên không phụ thuộc vào:

• Nguồn điện 220V.
• Nguồn điện 380V.
• Pin.
• Động cơ.
• Tủ điều khiển.

Đặc điểm này giúp sản phẩm phù hợp với công trình, khu vực bảo trì, nhà kho hoặc vị trí chưa có nguồn điện.

Hai đường xích tải

Phiên bản 5 tấn thường sử dụng 2 đường xích tải để phân bổ tải trọng và tạo lợi thế cơ học khi nâng hàng.

Khi sử dụng cần bảo đảm:

• Hai đường xích không bị xoắn.
• Cụm móc dưới không bị lật.
• Xích nằm đúng trong bánh xích.
• Không có mắt xích bị gập.
• Tải được đặt đúng tâm móc.
• Xích được kiểm tra và bôi trơn định kỳ.

Móc treo và móc tải xoay linh hoạt

Móc được thiết kế để hỗ trợ xoay và căn chỉnh hướng treo. Chốt an toàn trên móc giúp hạn chế sling hoặc phụ kiện treo tuột khỏi miệng móc khi sử dụng đúng cách.

Móc xoay không có nghĩa người sử dụng được phép để tải quay tự do hoặc xoắn xích khi đang nâng.

Bộ truyền động cơ khí

Lực kéo từ xích tay được truyền qua bộ bánh răng để nâng tải. Cơ cấu phanh giúp giữ tải khi người vận hành ngừng kéo.

Hiệu quả vận hành phụ thuộc vào:

• Tình trạng bánh răng.
• Cơ cấu phanh.
• Độ sạch và bôi trơn của xích.
• Hướng kéo.
• Khối lượng tải.
• Tình trạng điểm treo.
• Kỹ thuật của người sử dụng.

Thông số kỹ thuật NITTO-5T-3M

• Tên sản phẩm: Pa lăng xích kéo tay
• Thương hiệu: NITTO
• Model tham khảo: 50VP5
• Mã bán hàng: NITTO-5T-3M
• Loại thiết bị: Pa lăng xích vận hành thủ công
• Tải trọng làm việc danh định: 5 tấn
• Chiều cao nâng tiêu chuẩn: 3 m
• Số đường xích tải: 2
• Đường kính xích tải tham khảo: 10 mm
• Đường kính xích kéo tay tham khảo: 4,8 mm
• Lực kéo tay khi nâng đủ tải: Khoảng 39 kgf
• Khoảng cách nhỏ nhất giữa hai móc: Khoảng 600 mm
• Kích thước thân tham khảo a: 179 mm
• Kích thước thân tham khảo b: 263 mm
• Kích thước móc tham khảo g: 47 mm
• Trọng lượng tịnh tham khảo: Khoảng 40 kg
• Trọng lượng cả bì tham khảo: Khoảng 41,5–41,8 kg
• Kích thước thùng tham khảo: 380 × 330 × 190 mm
• Nguồn điện: Không sử dụng
• Phương thức điều khiển: Xích kéo tay
• Chiều dài xích tùy chọn: Có thể thay đổi theo yêu cầu
• Bảo hành: Theo chính sách và xác nhận trên đơn hàng

Các thông số trên cần được xác nhận lại trên tem máy và hồ sơ của lô hàng trước khi đưa vào hồ sơ nghiệm thu hoặc kiểm định.

Cấu tạo cơ bản

Pa lăng xích kéo tay NITTO 5 tấn gồm các bộ phận chính:

• Móc treo phía trên.
• Chốt an toàn móc trên.
• Vỏ bảo vệ.
• Bánh răng truyền động.
• Bánh kéo xích tay.
• Cơ cấu phanh.
• Xích kéo tay.
• Xích tải.
• Cụm móc tải phía dưới.
• Chốt an toàn móc tải.
• Cơ cấu dẫn hướng xích.

Các chi tiết trực tiếp chịu tải phải được kiểm tra thường xuyên, đặc biệt là móc, xích tải, phanh và điểm treo.

Phiên bản chiều cao nâng

Model 50VP5 có thể được cấu hình với nhiều chiều dài xích:

• NITTO-5T-3M: Chiều cao nâng 3 m.
• NITTO-5T-5M: Chiều cao nâng 5 m.
• Phiên bản chiều dài khác: Gia công hoặc đặt theo nhu cầu.

Khi tăng chiều cao nâng:

• Chiều dài xích tải tăng.
• Chiều dài xích kéo tay có thể thay đổi.
• Trọng lượng tổng thể tăng.
• Giá thành thay đổi.
• Không gian thu xích cần lớn hơn.

Khách hàng nên xác nhận chiều cao nâng thực tế trước khi đặt hàng, tránh nối hoặc thay xích không đúng quy cách tại công trường.

Nên chọn bản xích 3 m hay 5 m?

Chọn bản 3 m khi:

• Điểm treo thấp.
• Nhà xưởng có chiều cao hạn chế.
• Chỉ nâng máy hoặc khuôn trong phạm vi ngắn.
• Muốn thiết bị gọn và nhẹ hơn.
• Không cần nâng hàng qua tầng hoặc hố sâu.

Chọn bản 5 m khi:

• Điểm treo cao hơn 3 m.
• Cần nâng hàng trong nhà xưởng cao.
• Làm việc tại hố máy.
• Nâng thiết bị giữa các cao độ khác nhau.
• Cần dự phòng hành trình lớn hơn.

Chiều cao nâng phải được tính từ vị trí thấp nhất của móc đến vị trí cao nhất cần đạt, không chỉ dựa vào chiều cao của công trình.

Ứng dụng thực tế

Pa lăng NITTO 5 tấn 3 m phù hợp với:

• Nhà máy sản xuất.
• Xưởng cơ khí nặng.
• Xưởng khuôn mẫu.
• Kho hàng công nghiệp.
• Công trình xây dựng.
• Xưởng sửa chữa ô tô và máy công trình.
• Nhà máy điện.
• Khu khai thác khoáng sản.
• Bến tàu và nhà ga.
• Công tác bảo trì máy móc.
• Lắp đặt dây chuyền sản xuất.
• Nâng hạ động cơ và hộp số.
• Lắp đặt kết cấu thép.

Hướng dẫn lựa chọn pa lăng

Trước khi mua, khách hàng cần xác định:

• Khối lượng lớn nhất cần nâng.
• Chiều cao nâng thực tế.
• Tần suất sử dụng.
• Môi trường trong nhà hay ngoài trời.
• Điểm treo cố định hay di chuyển.
• Kích thước dầm nếu lắp con chạy.
• Khoảng không gian phía trên tải.
• Chứng từ cần cung cấp.
• Yêu cầu kiểm định.
• Chiều dài xích kéo tay.
• Loại sling, ma ní và phụ kiện treo.

Không nên lựa chọn chỉ dựa trên tải trọng danh nghĩa. Toàn bộ hệ thống treo phải có tải trọng làm việc cho phép phù hợp.

Hướng dẫn lắp đặt

1. Kiểm tra tem máy và model.
2. Kiểm tra móc, chốt an toàn và xích.
3. Xác nhận dầm hoặc điểm treo chịu được tải.
4. Kiểm tra con chạy nếu sử dụng kèm.
5. Đưa móc trên vào đúng điểm treo.
6. Đảm bảo chốt an toàn móc đã đóng.
7. Thả xích tải tự nhiên.
8. Kiểm tra hai đường xích không bị xoắn.
9. Kiểm tra cụm móc dưới đúng chiều.
10. Kéo thử xích tay khi không tải.
11. Nâng thử tải nhỏ trước khi đưa vào sử dụng.
12. Kiểm định thiết bị nếu thuộc trường hợp pháp luật hoặc quy trình nội bộ yêu cầu.

Hướng dẫn sử dụng an toàn

Trước khi nâng

• Kiểm tra tải trọng của hàng hóa.
• Kiểm tra điểm treo và kết cấu dầm.
• Kiểm tra xích tải có bị xoắn hay không.
• Kiểm tra độ mòn, nứt và biến dạng của xích.
• Kiểm tra móc và chốt an toàn.
• Kiểm tra phanh bằng cách nâng thử tải lên thấp.
• Xác định trọng tâm của vật cần nâng.
• Dọn sạch người và vật cản khỏi khu vực làm việc.

Khi nâng tải

1. Đặt móc tải đúng trọng tâm.
2. Sử dụng sling hoặc phụ kiện treo phù hợp.
3. Kéo xích tay chậm để căng hệ thống.
4. Nâng tải lên một khoảng nhỏ.
5. Dừng lại kiểm tra khả năng giữ của phanh.
6. Kiểm tra tải có cân bằng hay không.
7. Tiếp tục nâng bằng lực kéo đều.
8. Không giật mạnh xích kéo tay.
9. Không kéo tải theo phương xiên.
10. Không đứng hoặc đi lại dưới tải đang treo.

Khi hạ tải

1. Kiểm tra khu vực đặt tải.
2. Hạ từ từ và liên tục.
3. Không để tải rơi tự do.
4. Không thả xích kéo tay đột ngột.
5. Đặt tải xuống bề mặt ổn định.
6. Chỉ tháo móc khi tải đã được đỡ hoàn toàn.

Sau khi sử dụng

• Không để tải treo qua ca làm việc.
• Làm sạch bụi và dầu bám trên thiết bị.
• Kiểm tra xích sau khi nâng tải nặng.
• Thu gọn xích, tránh để kéo lê dưới sàn.
• Bảo quản tại nơi khô ráo.
• Ghi nhận bất thường vào nhật ký thiết bị.

Những điều tuyệt đối không được làm

• Không nâng quá 5 tấn.
• Không dùng pa lăng để nâng người.
• Không đứng dưới tải đang treo.
• Không sử dụng khi xích bị xoắn.
• Không dùng xích tải để quấn trực tiếp quanh hàng.
• Không kéo tải theo phương ngang hoặc kéo xiên.
• Không dùng hai pa lăng cùng nâng một tải nếu chưa có phương án kỹ thuật.
• Không nối dài xích bằng hàn hoặc bu lông.
• Không tự ý thay xích khác quy cách.
• Không vận hành khi phanh không giữ được tải.
• Không sử dụng móc bị há miệng hoặc biến dạng.
• Không gia nhiệt, hàn hoặc sửa móc tải.
• Không dùng ống nối để tăng lực kéo.
• Không để tải va đập vào pa lăng.
• Không vận hành thiết bị chưa được kiểm tra sau khi bị rơi.

Kiểm tra và bảo dưỡng

Các bộ phận cần kiểm tra định kỳ:

• Xích tải.
• Xích kéo tay.
• Bánh xích tải.
• Bánh răng truyền động.
• Cơ cấu phanh.
• Móc treo trên.
• Móc tải dưới.
• Chốt an toàn.
• Vỏ bảo vệ.
• Bu lông và điểm liên kết.
• Điểm treo hoặc con chạy.

Ngừng sử dụng khi phát hiện:

• Mắt xích bị nứt.
• Xích bị kéo giãn hoặc biến dạng.
• Móc bị cong hoặc há miệng.
• Chốt an toàn không hoạt động.
• Phanh bị trượt.
• Xích chạy giật hoặc kẹt.
• Có âm thanh bất thường.
• Vỏ máy biến dạng.
• Pa lăng từng chịu tải vượt mức.
• Không xác định được lịch sử sử dụng thiết bị.

Việc tháo hộp số, sửa phanh và thay xích tải nên được thực hiện bởi đơn vị có chuyên môn.

Phụ kiện sử dụng kèm

Tùy ứng dụng, pa lăng có thể sử dụng cùng:

• Con chạy kéo tay 5 tấn.
• Con chạy điện 5 tấn.
• Dầm I hoặc hệ thống monorail.
• Cáp vải cẩu hàng.
• Sling xích.
• Cáp thép.
• Ma ní.
• Dầm nâng.
• Kẹp tôn.
• Móc cẩu chuyên dụng.
• Túi chứa xích.

Mỗi phụ kiện phải có tải trọng làm việc cho phép phù hợp và được kiểm tra trước khi sử dụng.

CO, CQ và kiểm định an toàn

Tùy theo lô hàng và yêu cầu của khách hàng, Lipha Tech Group hỗ trợ:

• Chứng nhận xuất xứ C/O.
• Chứng nhận chất lượng C/Q.
• Chứng nhận xuất xưởng.
• Catalogue kỹ thuật.
• Hóa đơn VAT.
• Hồ sơ nhập khẩu theo lô hàng.
• Kiểm định an toàn thiết bị nâng theo yêu cầu.
• Biên bản thử tải nếu được đặt thêm.

CO, C/Q và giấy kiểm định là các loại hồ sơ khác nhau. C/O, C/Q không thay thế giấy kiểm định an toàn thiết bị nâng.

Khách hàng cần thông báo yêu cầu hồ sơ ngay khi gửi RFQ để được xác nhận trước khi đặt hàng.

Câu hỏi thường gặp

Pa lăng NITTO-5T-3M nâng được bao nhiêu?

Thiết bị có tải trọng làm việc danh định 5 tấn. Không được nâng quá tải trọng ghi trên tem máy và hồ sơ kiểm định.

Chiều cao nâng là bao nhiêu?

Phiên bản này có chiều cao nâng tiêu chuẩn 3 m.

Model chính xác của sản phẩm là gì?

Model thường được thể hiện là 50VP5. NITTO-5T-3M là mã mô tả phiên bản tải trọng 5 tấn, xích dài 3 m.

Pa lăng có cần dùng điện không?

Không. Thiết bị vận hành hoàn toàn bằng cách kéo xích tay.

Pa lăng có bao nhiêu đường xích tải?

Phiên bản 5 tấn thường sử dụng 2 đường xích tải.

Đường kính xích tải bao nhiêu?

Thông số tham khảo trên thị trường là 10 mm. Cần xác nhận theo tem, catalogue và lô hàng thực tế.

Lực kéo tay khi nâng đủ tải là bao nhiêu?

Lực kéo tay tham khảo khoảng 39 kgf trong điều kiện thiết bị hoạt động bình thường.

Trọng lượng pa lăng bao nhiêu?

Trọng lượng tịnh tham khảo khoảng 40 kg. Trọng lượng cả bì có thể khoảng 41,5–41,8 kg tùy cấu hình và bao bì.

Có thể thay xích 3 m thành 5 m không?

Có thể đặt phiên bản xích 5 m hoặc chiều dài khác. Việc thay xích cần sử dụng đúng quy cách và được thực hiện bởi đơn vị có chuyên môn.

Có thể dùng để kéo hàng theo phương ngang không?

Không nên dùng pa lăng kéo tay tiêu chuẩn để kéo xiên hoặc kéo ngang nếu nhà sản xuất không cho phép. Thiết bị được thiết kế chủ yếu để nâng hạ theo phương thẳng đứng.

Có thể sử dụng ngoài trời không?

Có thể sử dụng tại công trình hoặc ngoài trời trong điều kiện phù hợp, nhưng phải tránh mưa kéo dài, môi trường ăn mòn và bảo quản thiết bị khô ráo sau khi sử dụng.

Pa lăng có cần kiểm định không?

Thiết bị nâng hạ cần được quản lý, kiểm tra và kiểm định theo quy định pháp luật cũng như quy trình an toàn của doanh nghiệp áp dụng tại thời điểm sử dụng.

C/O, C/Q có thay thế giấy kiểm định không?

Không. C/O chứng minh xuất xứ, C/Q thể hiện chất lượng theo hồ sơ cung cấp; giấy kiểm định đánh giá tình trạng an toàn của thiết bị theo quy trình kiểm định.

Vì sao nên mua pa lăng NITTO tại Lipha Tech Group?

Khách hàng được hỗ trợ:

• Tư vấn đúng tải trọng và chiều cao nâng.
• Xác nhận model 50VP5.
• Kiểm tra tem máy và cấu hình trước khi giao.
• Tư vấn bản xích 3 m, 5 m hoặc chiều dài theo yêu cầu.
• Tư vấn con chạy, sling và phụ kiện nâng hạ.
• Hỗ trợ C/O, C/Q theo lô hàng.
• Hỗ trợ kiểm định theo yêu cầu.
• Cung cấp hóa đơn VAT.
• Chính sách bảo hành rõ ràng.
• Báo giá cho nhà máy, công trình và dự án.
• Giao hàng toàn quốc.

Đặt mua pa lăng xích kéo tay NITTO 5 tấn 3m

NITTO-5T-3M phù hợp với các công việc nâng máy móc, khuôn mẫu và kết cấu có tải trọng lớn tại khu vực không có nguồn điện.

Sản phẩm nổi bật với:

• Tải trọng làm việc danh định 5 tấn.
• Chiều cao nâng tiêu chuẩn 3 m.
• Vận hành hoàn toàn bằng tay.
• Không cần nguồn điện.
• Hai đường xích tải.
• Lực kéo tay tham khảo khoảng 39 kgf.
• Có thể đặt chiều dài xích theo yêu cầu.
• Phù hợp nhà máy, xưởng và công trình.

Liên hệ Lipha Tech Group nhận báo giá:

• Hotline/Zalo: 0396.08.23.23
• Hotline/Zalo: 0777.85.25.88
• Hotline/Zalo: 0367.658.559
• Email: info.liphatech@gmail.com
• Hỗ trợ hóa đơn VAT và chứng từ theo đơn hàng
• Tư vấn kiểm định thiết bị nâng
• Báo giá doanh nghiệp, nhà máy và dự án
• Giao hàng toàn quốc

Từ khóa tìm kiếm liên quan

pa lăng xích kéo tay NITTO 5 tấn 3m, NITTO-5T-3M, NITTO 50VP5, pa lăng NITTO 50VP5, pa lăng xích 5 tấn, pa lăng kéo tay 5 tấn, pa lăng xích 5 tấn xích 3m, chain block NITTO 5 ton, pa lăng không dùng điện, pa lăng nâng máy móc, pa lăng nâng khuôn 5 tấn, pa lăng dùng trong nhà máy, pa lăng dùng cho công trình, pa lăng xích hai đường xích, pa lăng xích tải 10mm, pa lăng 5 tấn xích 5m, con chạy pa lăng 5 tấn, pa lăng có CO CQ, kiểm định pa lăng xích kéo tay, giá pa lăng NITTO 5 tấn, báo giá pa lăng NITTO 50VP5, mua pa lăng NITTO chính hãng, nhà cung cấp pa lăng xích kéo tay, đại lý pa lăng NITTO Việt Nam, thiết bị nâng hạ công nghiệp, Lipha Tech Group.
